BAB I
Dasar Teori
Gerbang Logika
Gerbang logika merupakan suatu rangkaian logika dengan satu output dari satu ataupun beberapa input.
- Gerbang And
Suatu rangkaian logika And yang outputnya bernilai 1 jika kedua nilai inputannya bernilai 1 juga.Pada rangkaian gerbang ini, IC yang digunakan adalah seri IC7408.
- Gerbang Or
Suatu rangkaian logika Or yang outputnya bernilai 0 jika kedua nilai inputannya bernilai 0.
Pada rangkaian gerbang ini, IC yang digunakan adalah seri IC 7432.
Struktur IC 7408 dan IC 7432 adalah sebagai berikut :
- Gerbang And dan Or
Suatu rangkaian yang merupakan perpaduan antara logika and dan or.

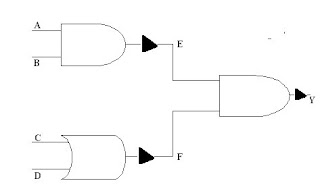

Contoh skema pada pengkabelan dua IC antara lojik and dan or :
skema pengkabelan :
Tabel kebenaran:
A | B | C | D | E | F | Y |
0 | 0 | 0 | 0 | 0 | 0 | 0 |
0 | 0 | 0 | 1 | 0 | 1 | 0 |
0 | 0 | 1 | 0 | 0 | 1 | 0 |
0 | 0 | 1 | 1 | 0 | 1 | 0 |
0 | 1 | 0 | 0 | 0 | 0 | 0 |
0 | 1 | 0 | 1 | 0 | 1 | 0 |
0 | 1 | 1 | 0 | 0 | 1 | 0 |
0 | 1 | 1 | 1 | 0 | 1 | 0 |
1 | 0 | 0 | 0 | 0 | 0 | 0 |
1 | 0 | 0 | 1 | 0 | 1 | 0 |
1 | 0 | 1 | 0 | 0 | 1 | 0 |
1 | 0 | 1 | 1 | 0 | 1 | 0 |
1 | 1 | 0 | 0 | 1 | 0 | 0 |
1 | 1 | 0 | 1 | 1 | 1 | 1 |
1 | 1 | 1 | 0 | 1 | 1 | 1 |
1 | 1 | 1 | 1 | 1 | 1 | 1 |
